挑戰(zhàn)

如果噴印的代碼沒有充分干燥、固化 或固定到電線絕緣層或電纜套管的表 面，那么在將產(chǎn)品纏繞到線軸上時， 油墨可能會轉(zhuǎn)移到鄰近區(qū)域。這些 “重影”會降低產(chǎn)品的感知質(zhì)量，但是 這種情況是完全可以預(yù)防的。

依瑪噴碼機(jī)的優(yōu)勢

電纜和管材制造商希望依瑪噴碼機(jī)提 供由標(biāo)記技術(shù)領(lǐng)域一流專家支持的、 特定于應(yīng)用的解決方案。

依瑪噴碼機(jī)能提供業(yè)界最廣泛的CIJ

油墨產(chǎn)品組合

依瑪噴碼機(jī)研制的油墨是防止擠壓

制品上油墨轉(zhuǎn)移的理想選擇

憑借豐富的應(yīng)用專業(yè)知 識，依瑪噴碼機(jī)可根據(jù)您的應(yīng)用，幫 助您作出正確的編碼決策

哪些因素導(dǎo)致了油墨轉(zhuǎn)移的產(chǎn)生？ 有四大因素導(dǎo)致產(chǎn)生油墨轉(zhuǎn)移并加劇其嚴(yán)重程度：

高溫。即使在水浴冷卻后，纏繞在線軸上的電纜及其他擠壓產(chǎn)品的溫度通常 還有 40°C (104°F) 或更高。這種持續(xù)的熱量和 壓力可能會導(dǎo)致產(chǎn)生大量油墨轉(zhuǎn)移。

增塑劑。一種被稱為增塑劑的化學(xué)添加劑經(jīng)常 被用來增強(qiáng)套管材料的性能，包括最終產(chǎn)品的彈 性和耐久性。增塑劑也可能是腐蝕性油墨溶劑， 會妨礙噴碼，尤其是在過量的增塑劑揮發(fā)之前 或通過以其他方式去除之前。有些制造商先將產(chǎn) 品纏繞在大線軸上，使其充分冷卻后，再展開電 線或電纜進(jìn)行噴碼，之后再將其重新纏繞在小 線軸上，便于分發(fā)到市場。即使在這種情況下，增塑劑仍有可能轉(zhuǎn)移到表面， 造成比較嚴(yán)重的粘附問題。

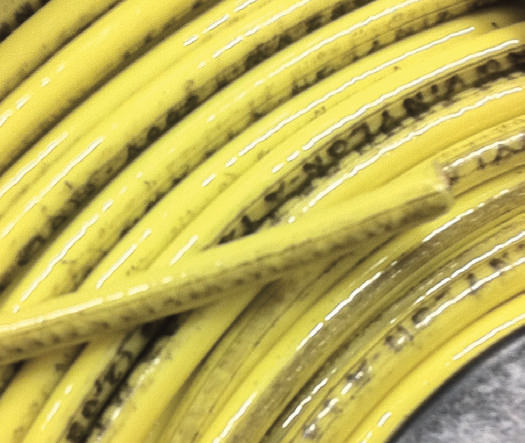

示例：油墨轉(zhuǎn)移

油墨未完全固化雖然大多數(shù)編碼油墨能夠很快干燥到可立即觸摸， 但可能并未及時完全固化，所以不能避免油 墨轉(zhuǎn)移。

壓力。如果不需要在拉伸狀態(tài)下將電線或電 纜纏繞到線軸上，那么前述因素都不成問 題。 拉伸產(chǎn)生的壓力使未完全粘附的油墨 很容易便轉(zhuǎn)移到線軸中相鄰的表面上。

示例：出色的油墨粘附 如何避免油墨轉(zhuǎn)移的產(chǎn)生？

有三種基本方法可影響編碼流程，以改善油墨粘附性能并避免纏繞在線軸上的 電線或電纜發(fā)生油墨轉(zhuǎn)移。

? 考慮油墨產(chǎn)生的影響。選擇專為您的應(yīng)用和工作條件而研制的油墨，這一點(diǎn) 至關(guān)重要。各種油墨能達(dá)到的效果都不一樣。

例如，在一秒鐘內(nèi)干燥到可立即觸摸的油墨，適合應(yīng)用于在擠壓機(jī)和冷卻槽 之間的線內(nèi)噴碼。但是，干燥到可立即觸摸并不意味著完全干燥。在隨后幾 秒鐘內(nèi)完全固化的油墨可在短時間內(nèi)實(shí)現(xiàn)最大粘附，從而在很短時間內(nèi)就可 以將產(chǎn)品纏繞在線軸上。此外，能與增塑劑兼容的油墨，在增塑劑轉(zhuǎn)移到表 面并蒸發(fā)時可防止油墨溶解和轉(zhuǎn)移。

? 考慮材料產(chǎn)生的影響。揮發(fā)性增塑劑含量較高的材料，往往會妨礙持續(xù)的油 墨粘附。聚氯乙烯和聚氯乙烯/醋酸乙烯等 PVC 套管材料上的油墨轉(zhuǎn)移現(xiàn)象 往往更嚴(yán)重，因?yàn)樗鼈儗θ軇┬陀湍泻軓?qiáng)的親合力，容易使油墨粘附并轉(zhuǎn) 移到這類塑料上。在這些材料上進(jìn)行噴碼時，必須檢查其性能并采取適當(dāng)?shù)?預(yù)防措施。油墨轉(zhuǎn)移現(xiàn)象在其他材料表面上可能沒有這么嚴(yán)重，例如交聯(lián)聚 乙烯（PEX 或 XLPE）、聚丙烯和化學(xué)惰性、低表面能塑料等。但是，如果 粘附性能特別差，仍有可能產(chǎn)生油墨轉(zhuǎn)移現(xiàn)象。選擇具有適當(dāng)化學(xué)特性的油 墨，使其很好地粘附在您的基底上，這非常重要。

? 考慮流程產(chǎn)生的影響。改變流程有可能會改善油墨的粘附性能。例如，在電 線或電纜退出擠壓機(jī)后立即進(jìn)行噴碼（而不是等到它退出冷卻槽后再進(jìn)行噴 碼），能夠利用電線/電纜表面與油墨之間的熱導(dǎo)作用促進(jìn)形成牢固的初始 粘附。 可能有必要測試噴碼位置，特別是在下述情況下：增塑劑最初時存 在，但在流程的后續(xù)過程中被消除。此外，考慮采取措施，在纏繞步驟之前 盡可能降低電線/電纜表面的溫度，使噴碼后的油墨溫度遠(yuǎn)低于其軟化點(diǎn)溫 度。非接觸式紅外溫度計非常適合用于檢查這些工藝參數(shù)。

大幅度的流程變更可能耗費(fèi)過大且不切實(shí)際，但是您也許能夠找到更實(shí)用的 替代方法。例如，在處理交聯(lián)聚乙烯時，許多制造商使用火焰或電暈處理措 施來臨時改變 PEX/XLPE 的表面結(jié)構(gòu)并促進(jìn)油墨粘附。

結(jié)論。

最佳建議是尋求幫助。選擇具有安 裝專業(yè)知識和提供最廣泛油墨選擇 的供應(yīng)商。請?zhí)峁┧械牟牧虾鸵?噴印顏色的樣本，從而便于供應(yīng)商 盡可能模擬您的生產(chǎn)環(huán)境，然后展 開測試。理想的解決方案可以解決 幾乎所有的油墨轉(zhuǎn)移問題，關(guān)鍵在 于找到這種理想的方案。

依瑪噴碼機(jī)了解油墨的方方面面。憑 借最廣泛的 CIJ 油墨產(chǎn)品組合和業(yè) 界領(lǐng)先的化學(xué)家團(tuán)隊，依瑪噴碼機(jī)已 花費(fèi)數(shù)年時間來開發(fā)適合上述工作 條件的專業(yè)配方。無論您煩惱的是 電纜線軸油墨轉(zhuǎn)移、戶外產(chǎn)品存儲 環(huán)境惡劣、擠壓后硫化還是產(chǎn)品安 裝的代碼對比度，依瑪噴碼機(jī)都能幫 您解除煩惱。
