基礎知識篇

何謂噴碼機？

噴出油墨粒子，在目標物上打印字符、圖形和圖像等的打印機。 噴碼機不需要膠版印刷的印版，也不需要像復印機或激光打印機那樣進行熱定影處理。噴碼機采用噴墨方式， 不與目標物接觸，因此不要求目標物平坦，這一點與印刷機不同。

噴碼機的種類

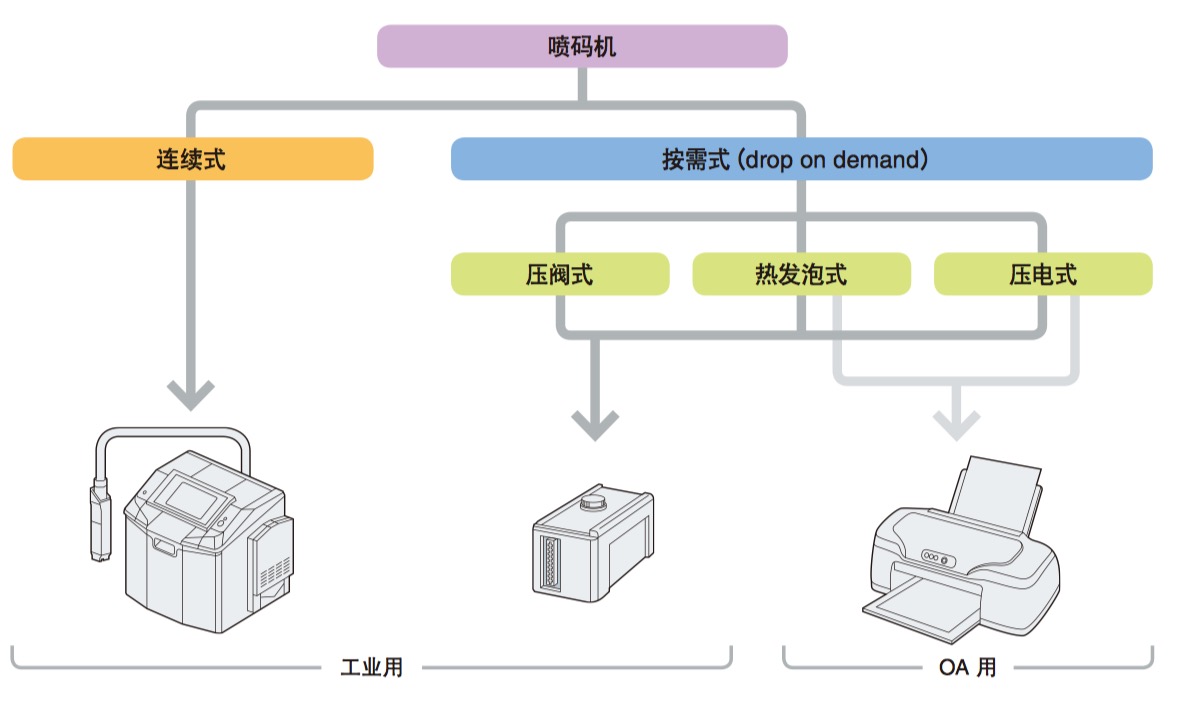

■ 基本分類

噴碼機分為連續式和按需式兩大類。 其中，按需式還分為壓電式、熱發泡式和壓閥式。

OA 用和工業用

噴碼機分為在辦公室或家庭連接 PC 使用的 OA 噴碼機和工廠生產線使用的工業噴碼機。

OA 噴碼機
［ 工業噴碼機的優點 ］
廣泛應用于照片打印機、辦公室打印機、大幅海報打印機等。 其中，主要是按需式中的壓電式和熱發泡式。

工業噴碼機
工業目標物不僅限于紙張，還需要在包裝薄膜、罐子、塑料瓶等各種材料上打 印，且這些產品都是在移動中打印，因此主要使用速干油墨，采用連續式打印。 此外，需要在紙板箱上打印大號字符時，會用到按需式。

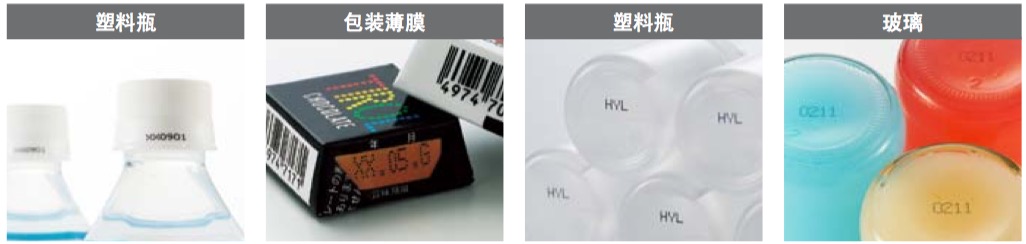

■ 可在各種材料上打印

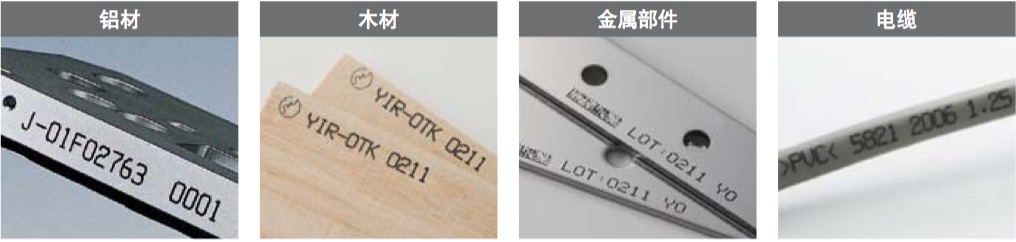

除了紙張之外，還可在樹脂、金屬等各種材料上打印。
■ 可用速干油墨進行高速打印
油墨的干燥時間減少 1 秒，且不易脫落。
■ 無需來回移動打印頭，即可打印
打印頭不動，可在移動的目標物上高速打印。

噴碼機的工作方式

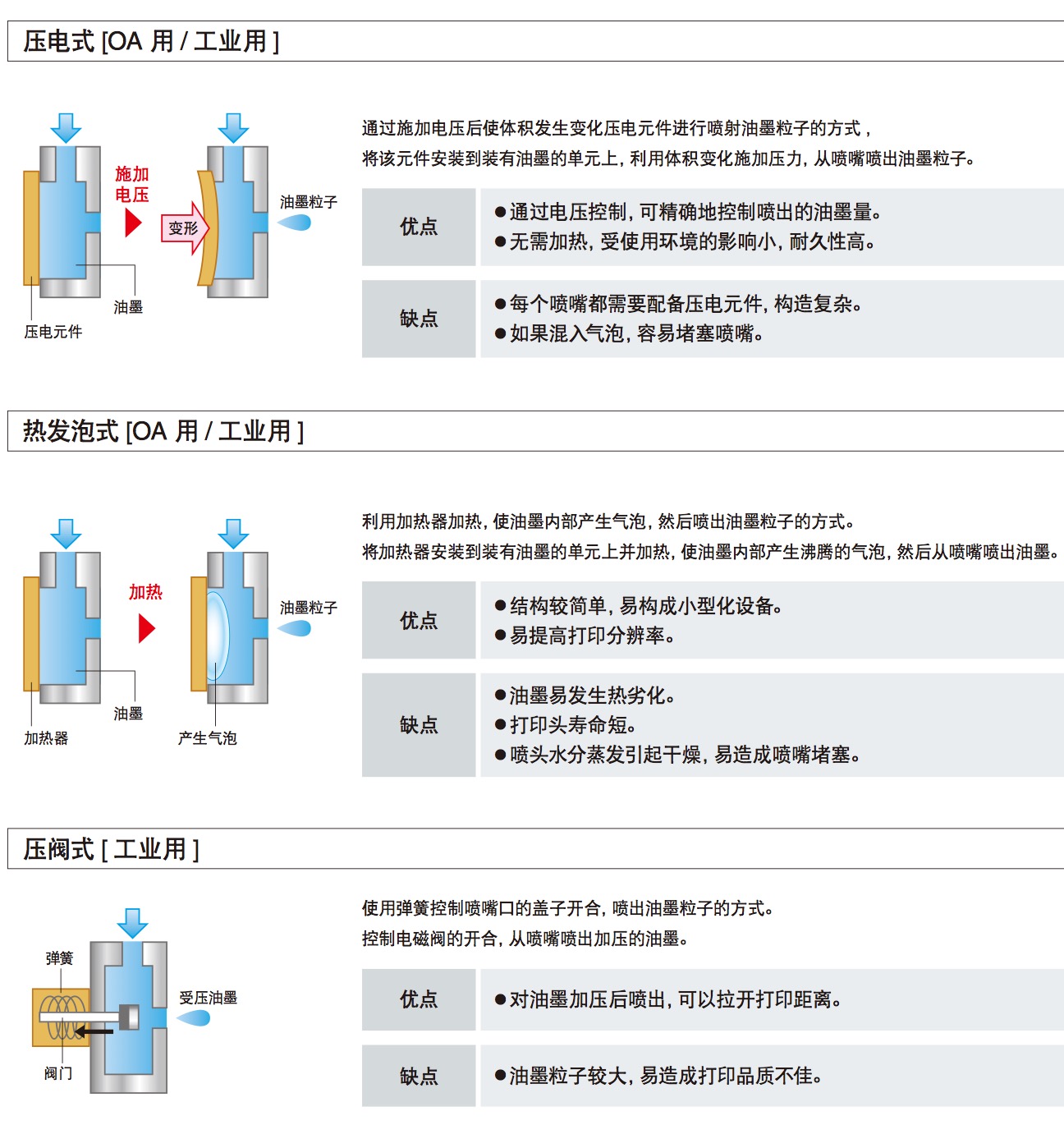

按需式

按照打印需要的量噴射油墨粒子的方式。 噴碼機油墨出口（噴嘴）垂直分布打印時噴嘴瞬間噴出油墨粒子，并附著到目標物上。 對油墨粒子加壓噴射的方式包括壓電式、熱發泡式和壓閥式。

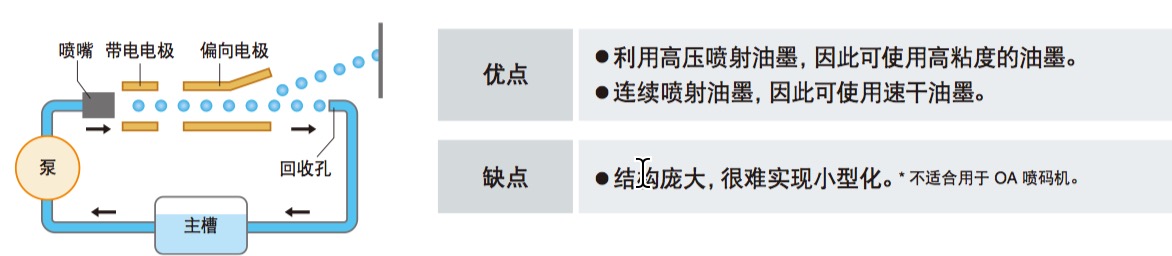

連續式

使噴嘴連續噴出的油墨粒子帶電，利用偏向電極使油墨偏移，噴到打印面上的方式。 未受偏向電極偏移的油墨粒子將回收至油墨槽，可再次使用。不打印的時候，也連續噴出油墨，因此稱為連續式。是工業噴碼機的主要方式。

噴碼機的用途示例

< 食品、藥品、化妝品 >

為了“食品安全”，需要準確打印生產年 月日和有效期標識。為防止打印錯誤、漏 印等，越來越多的工廠開始引入影像識 別系統進行判斷。

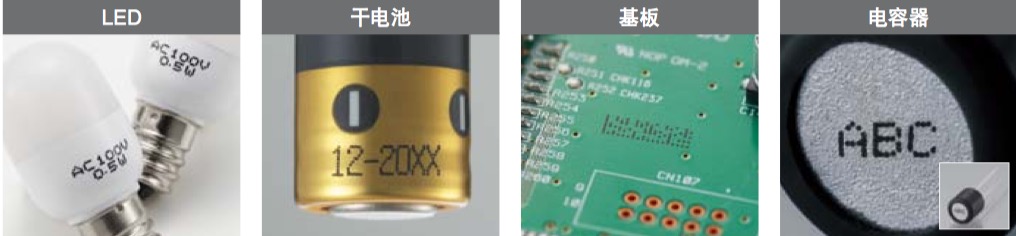

< 電機、電子部件 >

為管理生產記錄，在用于家電產品等的 電子部件上打印批號。采用非接觸式打 印，可在容易損壞的電子部件上打印。

< 汽車、金屬、其他 >

汽車行業對可追溯性的要求較高，近年 來，隨著部件共通化的發展，為了防止組 裝錯誤，對識別編號或級別標志的打印 需求在不斷增加。

連續式噴碼機的原理和結構

循環路徑

循環原理

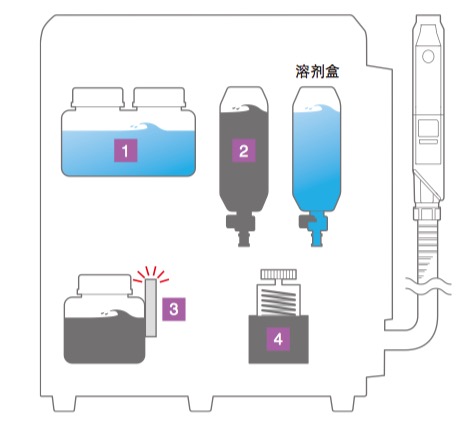

內部結構和主要作用

控制器

調節槽

用于啟動、關機時的自動洗凈和維護時清洗的溶劑，將回收到調節槽中， 防止油墨稀釋。其次，回收到調節槽中的液體可進行再利用，以控制油墨 粘度。此外，由于油墨是導電性液體，因此需要用電極液位計管理填充量。

油墨盒

如果油墨/溶劑的型號不對, 則會發出錯誤以提醒用戶。
可確認容量，以百分比為單位確認剩余量。
配備空盒檢測傳感器，油墨供給方式有兩種,一種是用瓶子灌裝到油墨槽,另一種是更換油墨 盒。

粘度計

粘度計始終監視主槽內的粘度，并將其保持在最佳狀態。主槽內的油墨 吸入到粘度計中，測量其從級別 HI 下降至級別 LOW 的時間，并反饋測 量結果。此時，對粘度計內的油墨溫度進行測量，根據不同溫度下的粘度 信息，控制油墨粘度。

減壓閥

用泵控制 1 次側的壓力變化。此時，使用減壓閥，使 2 次側的壓力保持恒 定。減壓閥是利用流體壓力驅動的自主式壓力調節閥。若 2 次側的壓力 較低，導向器會被壓低，朝向 2 次側的油墨流量增加，壓力上升。反之， 若壓力較高，導向器會被推高， 阻止向 2 次側的流量，使壓力 保持恒定。

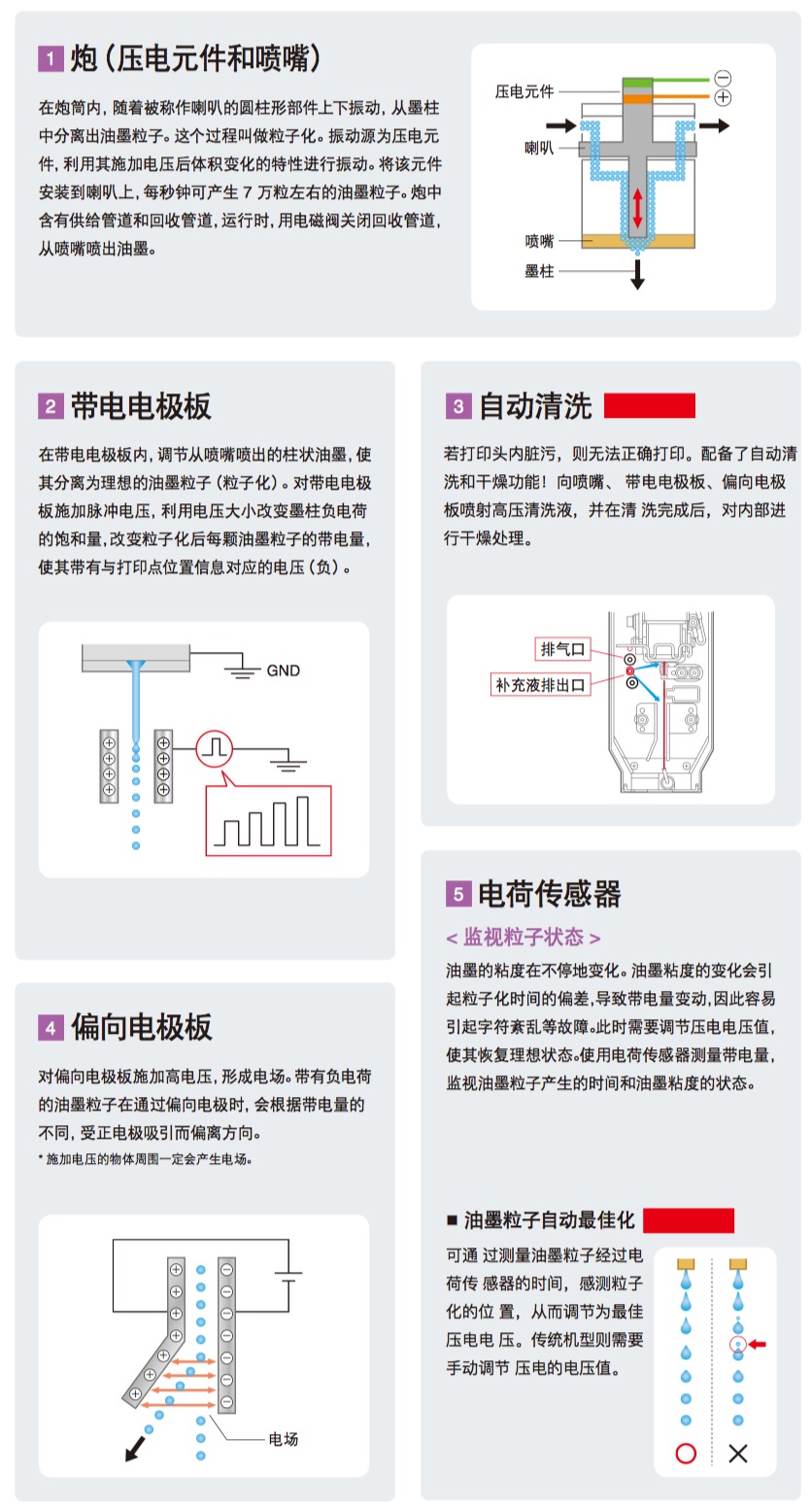

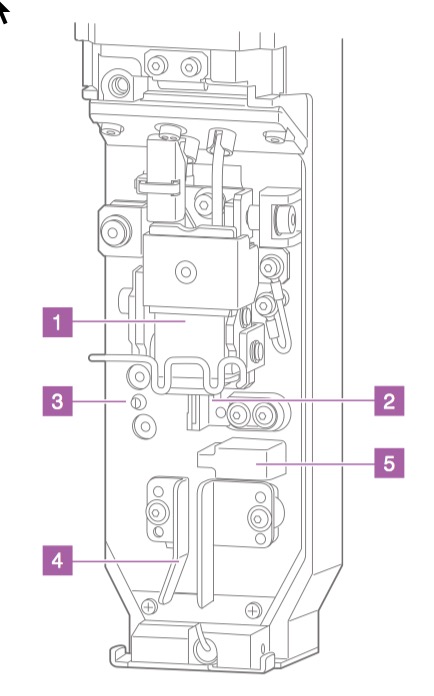

打印頭
